描述
选择磁带架
颇尔 TFF 包埋盒支架专为实现最佳性能和产品回收而设计，有多种尺寸可供选择，以满足各种应用要求。通过这种方式，使用 Centramate 或 Maximate 包埋盒在小型系统上开发的应用程序可以很容易地按比例放大，方法是向支架添加额外的包埋盒，或者通过扩展为更大的包埋盒格式和具有相同 流路的支架配置，如 Centrasette /Centrastak™ 或 Maxisette 支架。
支架尺寸
用于中型和大型生产环境的 TFF 膜盒支架占地面积小，但仍能容纳大面积的膜。所有不锈钢盒式磁带架均按照精确规格设计，具有高标准的内部和外部表面光洁度，并提供手动扭矩 (MT) 或自动扭矩 (AT) 压缩系统，以方便使用。操作员必须使用校准过的扭矩扳手（随支架一起提供）来对手动扭矩过滤器盒式支架中的盒式和垫圈进行所需的压缩。自动扭矩功能
自动扭矩暗盒支架自动补偿暗盒压缩和温度降低。它们还消除了操作员之间技术的可变性。自动扭矩过滤盒支架推荐用于过程规模验证的过程。卫生不锈钢支架可以在没有安装盒的情况下通过蒸汽或高压灭菌器进行消毒。
配件套件
完整的配件套件包括压力表、阀门、滤液歧管、连接器、垫圈和夹具，可用于大多数盒式支架。订购带有暗盒支架的完整配件套件可简化系统的安装。它避免了由于缺少零件而导致流程启动的潜在延迟。查看其他切向流过滤系统和组件。
规格
TFF 膜盒支架信息
下表列出了具有相对面积容量（屏幕通道暗盒）和工作体积1的暗盒支架。
Minimate™ TFF 胶囊也包括在内，以完善实验室规模产品的范围。
实验室和开发规模持有人
| 产品 | 膜面积（标称 m 2）1 | 膜面积（标称 ft 2）1 | 工作量开始2 | 工作卷最终2 |
| 最小化 TFF 胶囊 | 0.005 米2 | 0.05 英尺2 | 25 - 500 毫升 | 15 毫升 |
| Centramate LV | 0.01 - 0.04 米2 | 0.1 - 0.4 英尺2 | 25 - 4,000 毫升 | 15 毫升 |
| 中心化PE | 0.01 - 0.37 米2 | 1 - 4 英尺2 | 0.5 - 80 升 | 150 毫升 |
| 中心物质 | 0.1 - 0.5 米2 | 1 - 5 英尺2 | 0.5 - 100 升 | 150 毫升 |
| 最大化 | 0.19 - 1.11 米2 | 2 - 12 英尺2 | 1 - 250 升 | 350 毫升 |
中试规模（工艺开发）
| 产品 | 膜面积（标称 m 2）1 | 膜面积（标称 ft 2）1 | 工作量开始2 | 工作卷最终2 |
| 中心LV | 0.46 - 2.0 米2 | 5 - 22 英尺2 | 2.5 - 500 升 | 400 毫升 |
| 中心P | 0.46 - 2.0 米2 | 5 - 22 英尺2 | 2.5 - 500 升 | 400 毫升 |
| 中心 5 | 0.46 - 4.6 米2 | 5 - 50 英尺2 | 2.5 - 1,000 升 | 1, 000 毫升 |
工艺规模（生产）
| 产品 | 膜面积（标称 m 2）1 | 膜面积（标称 ft 2）1 | 工作量开始2 | 工作卷最终2 |
| 中央斯塔克 100 | 0.9 - 20.0 米2 | 10 - 215 英尺2 | 10 - 4,000 升 | 4升 |
| 中央斯塔克 200 | 1.85 - 40.0 米2 | 20 - 430 英尺2 | 20 - 8,000 升 | 10升 |
| 中央斯塔克 300 | 2.8 - 60.0 米2 | 30 - 645 英尺2 | 30 - 12,000 升 | 15升 |
| 中央斯塔克 400 | 3.7 - 80.0 米2 | 40 - 860 英尺2 | 40 - 16,000 升 | 20 升 |
| 马克西特 25 | 2.8 - 27.9 米2 | 30 - 300 英尺2 | 30 - 6,000 升 | 15升 |
马克西特 50 | 5.6 - 55.8 米2 | 60 - 600 英尺2 | 60 - 12,000 升 | 30 升 |
| 马克西特 100 | 5.6 - 92.9 米2 | 60 - 1,000 英尺2 | 60 - 20,000 升 | 40升 |
由于厚度增加，可以安装更少的悬挂式屏幕盒。由于高压降，一些支架可以容纳比在所需的交叉流速下操作更多的膜面积。请勿在这些支架中使用超过推荐区域。手动 (MT) 和自动扭矩 (AT) 版本支架可用于中试和过程规模应用。
工作量基于约 50 LMH 的平均滤液流量和 5 小时的处理时间。起始范围涵盖为屏幕通道盒安装的最小到最大区域。最终处理体积代表系统的最终浓缩体积或最小工作体积。实际体积取决于系统滞留体积和操作参数。管道（管道）长度和内径显着影响最终体积。
持有人的选择
Centramate LV 支架
Centramate LV 支架由不锈钢 (316L) 制成，带有内螺纹鲁尔接头，用于 0.01 m 2 (0.1 ft 2 ) 和 0.02 m 2 (0.2 ft 2 ) Centramate 包埋盒。在推荐的交叉流速下，支架可容纳高达 0.04 m 2 (0.4 ft 2 ) 的筛网通道或 0.02 m 2 (0.2 ft 2 ) 的明渠 Centramate 包埋盒。提供一系列鲁尔接头和阀门以及压力表或传感器，以设置完整的 TFF 系统。
Centramate PE 支架

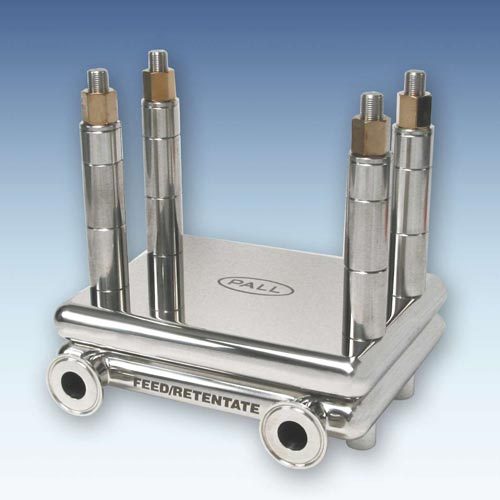

Centramate 不锈钢支架
Centramate 不锈钢盒式支架 (316L) 在进料口和滤液口配有 ½ 英寸卫生法兰。支架提供表面和焊接认证。最多可容纳5 个筛网通道（4 个悬挂筛网通道）0.09 m 2 (1 ft 2 ) 暗盒。支架在拉杆上配有 1 英寸和 2 英寸的垫片，以简化盒式磁带安装并施加所需的扭矩。随着额外的磁带盒被添加到支架上，可以移除垫片以补偿高度差异。提供带有 2 个或 3 个压力表的卫生接头套件。
Centrasette P 支架
Centrasette P 支架具有聚丙烯中心歧管和端板，适用于您的应用不希望或禁止产品与金属接触时使用；例如在处理某些金属敏感酶或寡核苷酸时。歧管和端板位于不锈钢板之间，以在较高压力下运行时提供必要的刚度。¾ 英寸卫生聚丙烯端口上的鲁尔接头可用于连接塑料压力传感器以监测压力，同样无需金属接触。低成本塑料歧管和端板可以更换以避免清洁验证或专用于特定应用以及一组盒以防止任何交叉污染风险。2 (27 ft 2 ) 筛管盒或 1.5 m 2 (16 ft 2 ) 悬挂筛盒。
Centrasette LV 支架
Centrasette LV 支架采用高度抛光的 316L 不锈钢制造。该支架在进料/滞留物和渗透物端口上具有 ¾ 英寸卫生级配件，可最大限度地减少滞留量。当总膜面积小于 2.5 平方米（27 平方英尺）的筛管盒或 1.5 平方米（16 平方英尺）的悬浮筛盒时，它非常适合用于使用 Centrasette 盒的系统。Centrasette 5 和 Centrasette 5AT 支架Centrasette 5 支架适用于中试和过程规模应用，筛网通道最大为 5 m 2 (54 ft 2 ) Centrasette 或 Centrasette II 包埋盒或 4 m 2 (43 ft 2) 悬挂式屏幕盒。进料/滞留物通道具有锥形孔，旨在保持跨膜盒的均匀交叉流动和压降。两个渗透端口，一个靠近进料，另一个靠近渗余物，旨在降低膜渗透侧的背压。这在以高通量率运行时尤其重要。渗透侧的压力有效地降低了跨膜压力并降低了滤液通量。高度抛光的 316L 不锈钢装置具有与 1 英寸卫生连接器匹配的端口。与其他手动扭矩支架一样，支架随附校准过的扭矩扳手和套筒。
Centrastak 持有人
在 Centramate 和 Centrasette 包埋盒上以工作台规模开发的工艺可以使用 Centrastak 系统扩大到超过 10,000 L 的处理体积。Centrastak 系列磁带架专为在大规模生产环境中实现最佳性能而设计。占地面积小，使其非常适合在空间非常宝贵的工艺台架和制造套件中使用。Centrastak 支架中的每一层在中央歧管的每一侧最多可容纳 10 m 2 (107 ft 2 ) 的 Centrasette 盒，或每层有效地容纳 20 m 2 (215 ft 2)。单个中心歧管可显着减少滞留量。进料流向是从下到上，使空气很容易从系统中排出。
所有 Centrastak 夹持器均提供带液压系统的自动扭矩形式，包括不锈钢活塞和泵，Centramate 可在已安装的磁带上保持最佳和均匀的压缩。需要加压空气供应来操作液压泵（最小 60 psi，最大 125 psi）。所有接液表面均采用电抛光 316L 不锈钢。支架提供表面和焊接认证以支持 I/Q 验证。
最大化持有人
Maximate 支架专为与 Maximate 膜盒一起使用而设计。316L 不锈钢支架具有 ¾ 英寸卫生进料/滞留物端口和 ½ 英寸渗透物端口。多达 6 个筛网通道盒（4 个悬挂式筛网通道盒），0.19m 2 (2ft 2 ) 将适合容纳从几百毫升到超过一百升的过程流体体积的支架。
当使用具有相同进料/滞留通道路径长度的 Maxisette 系统处理工艺规模的体积时，选择最大化的包埋盒进行放大研究。
Maxisette 支架
Maxisette 支架专为在大规模生产环境中实现最佳性能而设计。与 Centrasette 卡式盒相比，Maxisette 卡式盒的路径长度更长，可将横向流量（滞留物流量）降低 40%，因此需要更小的泵，从而相应减少加热、能源成本和空间需求。占地面积小，非常适合在空间非常宝贵的工艺台架和制造套件中使用。
进料流向是从下到上，使空气很容易从系统中排出。与其他盒形式相比，Maxisette 盒中的端口设计可显着降低压降，并在操作交叉流速下获得更均匀的压力分布。这导致生产过程中的更高性能和更有效的清洁。
在 Maximate 卡式磁带上以工作台规模开发的工艺可以有效地扩大到超过 10,000 L 的工艺体积。Maxisette 夹持器可提供自动扭矩格式，带有液压系统，包括六个活塞和一个泵，以保持最佳和均匀的压缩安装的磁带。操作液压泵需要加压空气供应（最低 60 psi [4.1 bar]，最高 125 psi [8.6 bar]）。所有接液表面均采用电抛光 316L 不锈钢。所有 Maxisette 支架均提供表面和焊接认证。
技术规格
Centramate 盒式磁带架
| 盒式磁带架 | Centramate LV 支架 | Centramate PE 支架 | Centramate 支架 |
| 进料口和滞留口 | 女鲁尔SS | ¼ 英寸 NPT 接头（内螺纹） | ½ 英寸卫生，9.6 毫米（0.38 英寸）孔 |
| 过滤端口 | 女鲁尔SS | ¼ 英寸 NPT 接头（内螺纹） | ½ in. 卫生型，8.1 mm (0.32 in.) 孔 |
最大膜面积 | - 0.04 米2（0.4 英尺2） 0.02 米2（0.2 英尺2） | - | - |
标称尺寸 | 12 x 23 6.6 厘米 （4½ x 9 x 2½ 英寸） | 9.4 x 24 x 19 厘米 | 13 x 23 x 16 厘米 （5¼ x 9 x 6¼ 英寸） |
| 重量 | 4 公斤（8.75 磅） | 8.6 公斤（19 磅） | 6.4 公斤（14 磅） |
| 最高工作温度(2) | 50℃ | 80°C | 80°C |
| 最大工作压力 | 5 巴（75 磅/平方英寸） | 6 巴（90 磅/平方英寸） | 6 巴（90 磅/平方英寸） |
Centrasette 盒式磁带架
| 盒式磁带架 | Centrasette LV 支架 | Centrasette P 支架 | Centrasette 5*、5AT* 支架 |
| 进料口和滞留口 | ¾ 英寸卫生不锈钢 | ¾ 英寸卫生 PP | 1 英寸卫生不锈钢 |
| 滤液口 | ¾ 英寸卫生不锈钢 | ¾ 英寸卫生 PP | 1 英寸卫生不锈钢 |
最大膜面积(1) | - 2.0 米2 (22 英尺2 ) 1.5 米2 (16 英尺2 ) | - 2.0 米2 (22 英尺2 ) 1.5 米2 (16 英尺2 ) | - |
标称尺寸 | 26 x 25 x 21 厘米 （10¼ x 10 x 8½ 英寸） | 30 x 20 x 34 厘米 （12 x 8 x 13½ 英寸） | 26 x 25 x 27 厘米 （10¼ x 10 x 10¾ 英寸） |
| 重量 | 28 公斤（62 磅） | 25 公斤（55 磅） | 30 公斤（66 磅） |
| 最高工作温度(2) | 80°C | 50℃ | 80°C |
| 最大工作压力 | 6 巴（90 磅/平方英寸） | 5 巴（75 磅/平方英寸） | 6 巴（90 磅/平方英寸） |
* 加长的拉杆可用于将悬挂式筛网通道盒的膜容量增加到 5 平方米（54 平方英尺）。
Centrastak 磁带架
| 盒式磁带架 | 中心堆叠 100 支架 | 中控台 200 支架 | 中控台 300 支架 | 中控台 400 支架 |
| 进料口和滞留口 | 2英寸。卫生 | 2英寸。卫生 | 2英寸。卫生 | 2英寸。卫生 |
| 滤液口 | 1 英寸卫生 | 1 英寸卫生 | 1 英寸卫生 | 1 英寸卫生 |
最大膜面积(1) | - 20 米2（216 英尺2） 15 米2（161 英尺2） | - 40 米2（430 英尺2） 30 米2（323 英尺2） | - 60 米2 (645 英尺2 ) 45 米2 (484 英尺2 ) | - 80 米2 (860 英尺2 ) 60 米2 (645 英尺2 ) |
标称尺寸 | 39 x 91 x 59 厘米 （15½ x 36 x 23¼ 英寸） | 39 x 91 x 59 厘米 （15½ x 36 x 37½ 英寸） | 39 x 91 x 107 厘米 （15½ x 36 x 42 英寸） | 39 x 91 x 120 厘米 （15½ x 36 x 47½ 英寸） |
| 重量 | 155 公斤（340 磅） | 255 公斤（560 磅） | 314 公斤（690 磅） | 409 公斤（900 磅） |
| 最高工作温度(2,3) | 80°C | 80°C | 80°C | 80°C |
| 最大工作压力 | 6 巴（90 磅/平方英寸） | 6 巴（90 磅/平方英寸） | 6 巴（90 磅/平方英寸） | 6 巴（90 磅/平方英寸） |
片盒块（建议使用 2 平方米（21.6 平方英尺）或 2.5 平方米（26.9 平方英尺）。如果使用 0.5 平方米（5.3 平方英尺）的片盒，则必须在每 5 个片盒（细/中筛）或 3 个片盒悬挂式屏幕之间使用稳定板.
最高工作温度可能会受到纸盒工作温度限制的限制。
支架可与兼容的包埋盒一起蒸煮，或在高达 142 °C 的情况下不包夹蒸煮。
Maximate 和 Maxisette 盒式磁带架
| 盒式磁带架 | 最大化持有人 | Maxisette 25 支架 | Maxisette 50 支架 | Maxisette 100 支架 |
| 进料口和滞留口 | ¾ 英寸卫生 | 2英寸卫生 | 2½ 英寸卫生 | 2½ 英寸卫生 |
| 滤液口 | 1½ 英寸卫生 | 1½ 英寸卫生 | 1½ 英寸卫生 | 1½ 英寸卫生 |
最大膜面积(1) | - 1.1 m 2 (12 英尺2 ) 0.74 m 2 (8 英尺2 ) | - 28 m 2 (300 英尺2 ) 28 m 2 (300 英尺2 ) | - 56 米2 (600 英尺2 ) 56 米2 (600 英尺2 ) | - 89 m 2 (960 英尺2 ) 56 m 2 (600 英尺2 ) |
标称尺寸 | 16 x 44 x 22 厘米 （6¼ x 17½ x 8¾ 英寸） | 47 x 105 x 57 厘米 （18½ x 41½ x 22½ 英寸） | 47 x 105 x 97 厘米 （18½ x 41½ x 38 英寸） | 47 x 105 x 117 厘米 （18½ x 41½ x 46 英寸） |
| 重量 | 13.3 公斤（29.2 磅） | 455 公斤（1000 磅） | 566 公斤（1245 磅） | 566 公斤（1245 磅） |
| 最高工作温度(2,3) | 80°C | 80°C | 80°C | 80°C |
| 最大工作压力 | 6 巴（87 磅/平方英寸） | 6 巴（87 磅/平方英寸） | 6 巴（87 磅/平方英寸） | 6 巴（87 磅/平方英寸） |
片盒块（建议使用 2 平方米（21.6 平方英尺）或 2.5 平方米（26.9 平方英尺）。如果使用 0.5 平方米（5.3 平方英尺）的片盒，则必须在每 5 个片盒（细/中筛）或 3 个片盒悬挂式屏幕之间使用稳定板.
最高工作温度可能会受到纸盒工作温度限制的限制。
支架可与兼容的包埋盒一起蒸煮，或在高达 142 °C 的情况下不包夹蒸煮。
接液部件的结构材料
| 持有者 | 中心化PE | Centramate LV | 集中/最大化 | 中心P | Centrasette Maxisette |
| 盘子 | 超高分子量聚乙烯 | 316L不锈钢 | 316L不锈钢 | 聚丙烯 | 316L不锈钢 |
| 流量分配 歧管 | 超高分子量聚乙烯 | 316L不锈钢 | 316L不锈钢 | 聚丙烯 | 316L不锈钢 |
| 其他组件 | SS螺纹鲁尔接头上的 EPDM O 形圈 | 三元乙丙卫生 垫片 | |||
查看其他切向流过滤系统和组件。
类型
用途
相关文件
监管/质量文件
应用
订购信息
订购信息
下表列出了单个磁带架以及与配件包一起出售的架。额外的组合和各种其他配件可供选择。如需完整说明和其他产品，请联系您的颇尔代表。| 描述 | 零件号 |
| Centramate PE 支架，包括扭矩扳手和套筒 | FS002K10 |
| Centramate PE 支架，包括带 3 个压力表的配件包 | FS013K10 |
| Centramate LV 支架，包括扭矩扳手和套筒 | CM018LV |
| Centramate SS 支架，包括扭矩扳手和套筒 | FS001K10 |
| Centramate SS 支架，包括扭矩扳手、带 3 个压力表和 2 个隔膜阀的配件包 | FS011K10 |
| Centrasette 5 手动扭矩，包括扭矩扳手和套筒 | FS001K05 |
| Centrasette P 支架，包括扭矩扳手和套筒 | FS039K05 |
| Centrasette LV 支架，包括扭矩扳手和套筒 | FS044K05 |
| Centrasette LV 支架，包括扭矩扳手和套筒，带 3 个压力表的配件包， 2 个隔膜阀 | FS046K05 |
| Centrasette 5 支架，包括扭矩扳手和套筒 | FS001K05 |
| Centrasette 5 支架，包括扭矩扳手和套筒，带有 3 个压力表和 2 个隔膜阀的配件包 | FS014K05 |
| Centrasette 5AT 支架 | FS020K05 |
| Centrasette 5AT 支架，包括扭矩扳手和套筒，带 3 个压力表的配件包， 2 个隔膜阀 | FS022K05 |
| Centrastak 100 AT 支架 | FS050K05 |
| Centrastak 200 AT 支架 | FS034K05 |
| Centrastak 300 AT 支架 | FS036K05 |
| Centrastak 400 AT 支架 | FS038K05 |
| Maximate支架，包括扭矩扳手和套筒 | FS001G01 |
| Maximate支架，包括扭矩扳手和套筒，带 3 个压力表和 2 个隔膜阀的配件包 | FS003G01 |
| Maxisette 25 AT 支架 | FS009K50 |
| Maxisette 50 AT 支架 | FS013K50 |
| Maxisette 100 AT 支架 | FS016K50 |
